Pas lagi iseng browsing tokopedia, ada yang jual PCB Overdriver Tubescreamer TS9 gitu. PCB itu jadi tinggal di pasangin komponen elektronika kaya IC, Resistor, Kapasitor dan Dioda sesuai dengan nilai di PCB nya.

Test beli lah gue, ya coba-coba aja gitu. Padahal sebetulnya gk butuh beli PCB gituan sih, lo bisa bikin pedal cuman pake VeroBoard atau PerfBoard yang harganya lebih murah. Contoh PerfBoard :

BTW kalo lo mau buat pedal sendiri, banyak banget web yang nyediain skema atau bahkan udah jadi layout nya, gue kasih contoh

Veroboard : https://tagboardeffects.blogspot.com/

Perfboard : https://effectslayouts.blogspot.com/

Kalo lo liat kedua web diatas, mereka nyediain layout buat bikin Pedal Gitar yang mau lo buat. Tinggal ikutin aja nilai komponennya dan layoutnya.

Oke balik lagi, kenapa gue beli PCB yang harganya 35ribu itu? karna ini percobaan pertama gue, gue gk punya basic sama sekali tentang elektro, bener-bener Nol Besar. gue gk tau apa itu resistor, kapasitor, dll. Tapi dari projek pertama ini, gue jadi belajar banyak tentang elektro.

Alternatif PCB lain yang harganya murah juga bisa lo cari di tokopedia kok. misal PCB TS9 ini harganya cuman 5ribu perak.

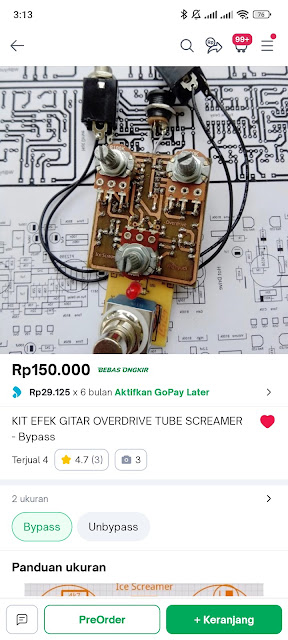

kalo lo males solder-solder, mereka bahkan jual yang udah jadi alias KIT, jadi tinggal dimasukin ke enclouser atau box pedal sendiri gitu.

Nah, mayan kan, dibandingin ibanez TS9 atau TS808 yang harganya 1,7juta, lo bisa punya clone dibawah harga 200ribu haha.

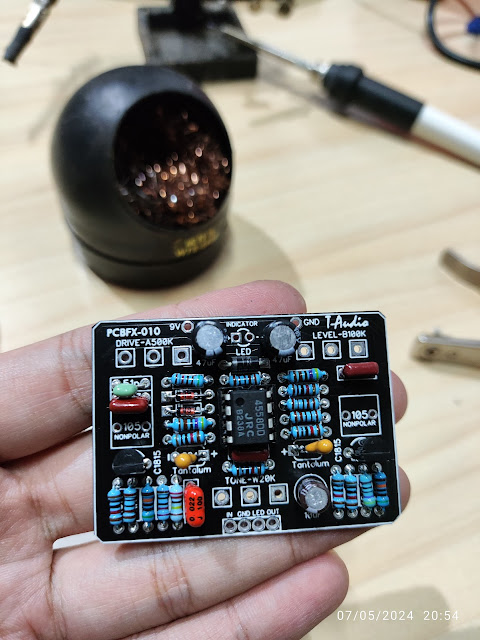

Balik lagi (balik mulu), jadi setelah dateng, langsung lah gue solder-solder part sesuai nilai yang tertera.

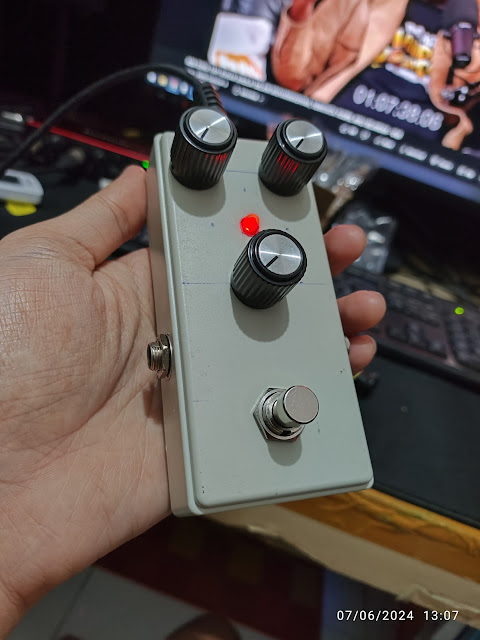

habis itu masukin ke enclouser atau casingnya, gue pake casing plastik murahan seharga 9ribu perak

Nah tahap terakhir yaitu dicobain, pas dicoba ternyata gk ada bunyi apa-apa haha. Setelah beberapa hari gk gue terusin ini projekan, akhirnya malem-malem iseng-iseng liat lagi PCB nya, ternyata gue salah pasang 1 buah dioda. Jadi kepasang nya kebalik gitu.

Setelah gue benerin

Dan akhirnya bisa bunyi!! Yeay.. Tapi masalah barunya adalah, NOISE! Ada noise HUM gitu dari pedalnya, gue gk tau ini masalah dari solderan gue yang gk bener, atau ada part atau komponen yang emang jelek kualitasnya, atau grounding yang jelek? tapi gue coba pake batre 9V masih tetep HUM sih.

Nanti gue coba rekam deh ya gimana bunyi noise nya. Intinya projekan ini menurut gue SETENGAH GAGAL. Ya gpp lah ya, namanya pertama kali bikin ginian.

Next gue mau bikin pedal pake PCB PerfBoard, soalnya gara-gara projek ini, gue jadi banyak banget beli IC, resistor, kapasitor, dll. soalnya kan komponen gitu harganya murah-murah dan ada minimal pembelian gitu, jadinya ya sekalian beli yang lain.
